华中HNC-848D数控系统用于意大利 MINIFLEX车铣复合加工中心升级改造解决方案

发布日期:

2020-04-24 00:00

字体显示:

【大】 【中】 【小】

一、客户需求

待改造设备为意大利IMT公司公司生产的MINIFLEX车铣复合加工中心,数控系统采用FANUC-180i系统,机床X/Y/Z三轴联动控制,双主轴模式。机床改造前处于停机状态,数控系统及电气系统中的元器件严重老化,几何精度已部分丧失。

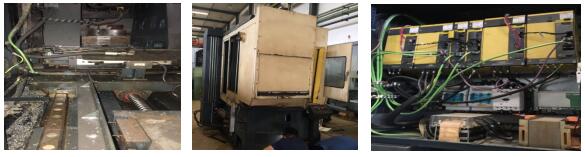

MINIFLEX车铣复合加工中心(改造前)

二、解决方案

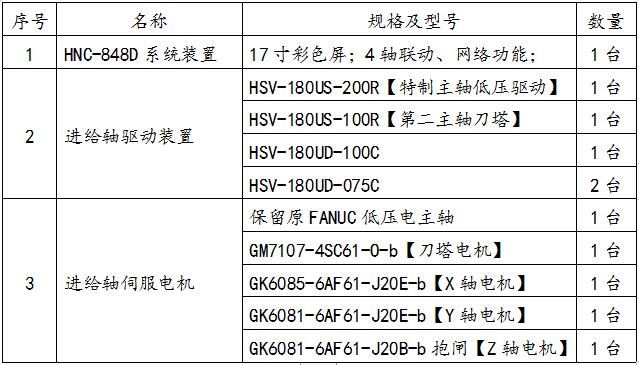

1、数控系统装置、伺服驱动和电机配置如下表:

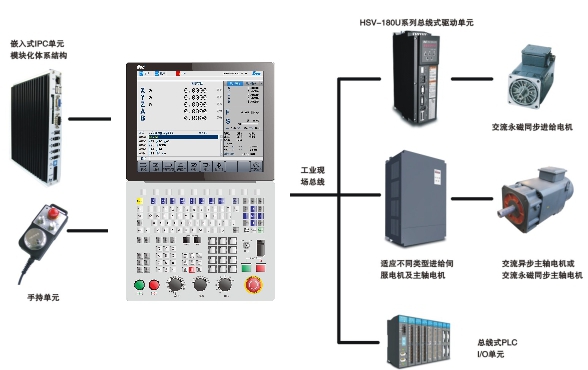

华中HNC-848D数控系统连接示意图

2、机床应用数控系统主要功能

MINIFLEX车铣复合加工中心改造主要应用华中HNC-848D数控系统的多通道功能、坐标转换功能、双主轴同步功能、RTCP功能、断点加工保存/恢复功能、直线、圆弧、螺纹、NURBS插补功能、自动加减速控制功能、坐标系设定功能、刀具补偿功能、主轴定向停车功能、MDI及M、S、T功能、全闭环控制功能、网络功能、加工大数据采集和监控功能等高档控制功能。

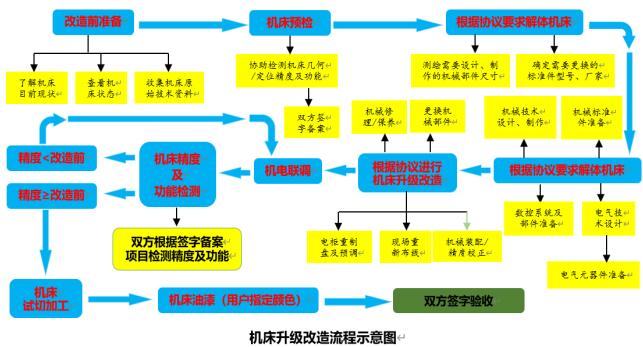

3、机床改造总体流程

4、升级改造主要内容如下:

采用华中HNC-848D数控系统,配套伺服电机和伺服驱动进行改造;

更换进给轴滚珠丝杆、丝杆轴承、直线导轨;

检修主轴,恢复主轴单元精度;

恢复刀塔、刀库功能,保证其精度;

安全门实现气动自动开关;

主轴具备定向停车功能;

检修液压、润滑、冷却、气动系统并更换损坏部件;

检修机床排屑系统;

重新设计机床电气控制原理图,更换电气控制及电气元器件并重新布线。

三、应用效果

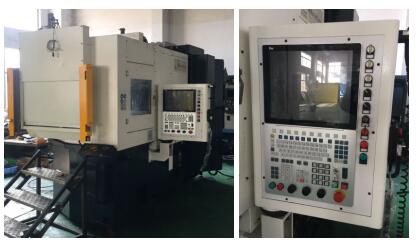

MINIFLEX车铣复合加工中心(改造后)

设备改造完成,恢复机床精度和所有使用功能,并运行稳定;主要用于活塞定位止口、裙部外圆、销孔、挡圈槽、内倒角加工,满足客户零件加工要求。
