如何减少机床调试时间,提升调试效率,提高调试质量——华中8型数控系统V2.4可视化调试工具

发布日期:

2021-06-18 14:30

新闻来源:

华中数控

字体显示:

【大】 【中】 【小】

用户痛点:

机床在装机调试时,需要用到各种仪器及调试工具进行诊断优化。

解决方案:

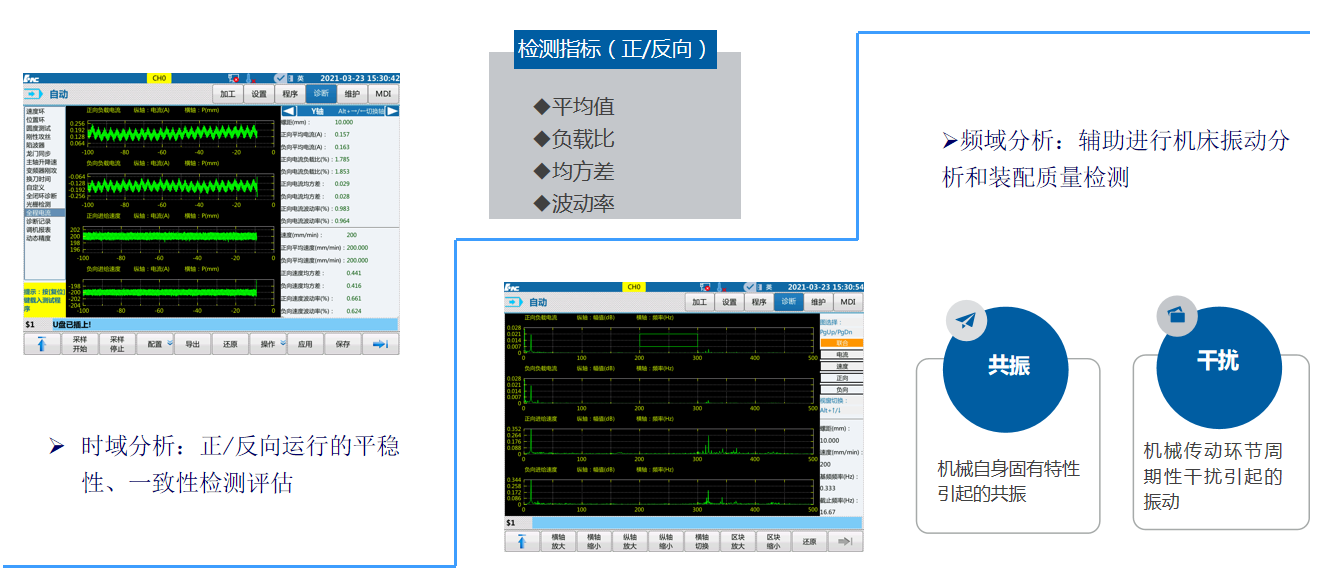

1、全程电流图

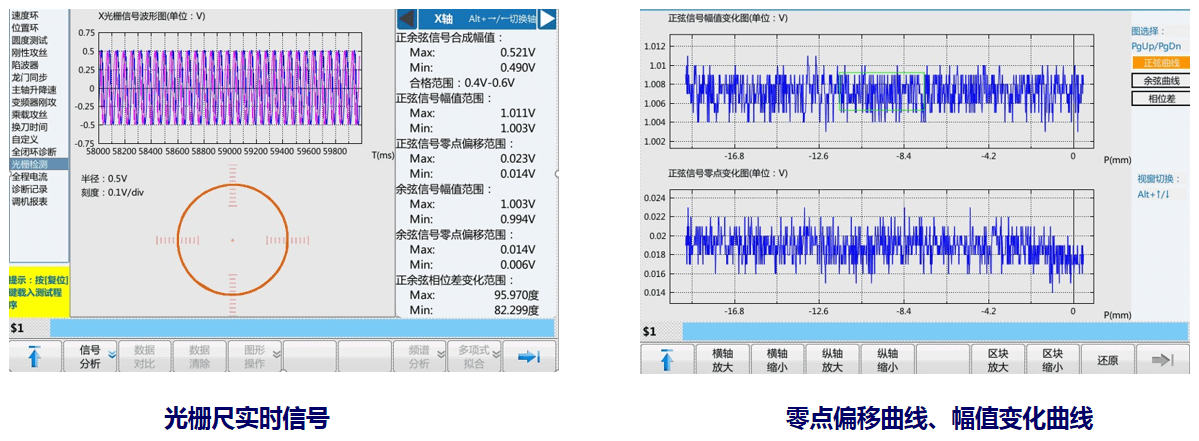

2、光栅尺信号质量评估

监测光栅尺实时信号,绘制全行程信号的零点偏移曲线、幅值变化曲线,可视化显示检测指标,辅助分析光栅尺信号质量

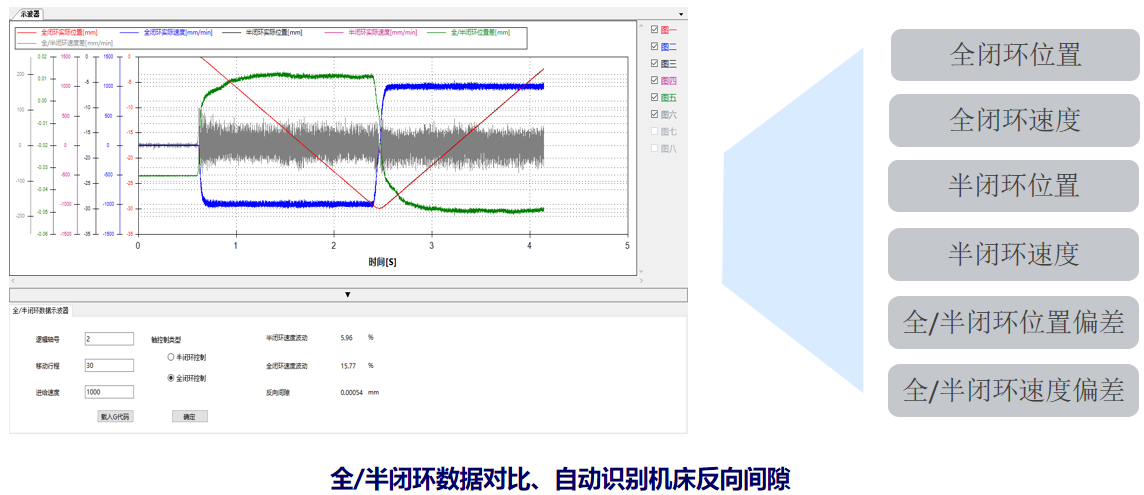

3、全/半闭环数据示波器

同步监测全闭环/半闭环位置、速度数据,计算全/半闭环位置偏差、速度偏差及反向间隙指标,辅助进行全闭环机床的调试和装配质量分析


4、频响特性诊断

自动生成不同类型的激励信号,通过采集电机反馈速度、电流数据,生成开环、闭环波特图,辅助进行机床传动系统的频响特性诊断

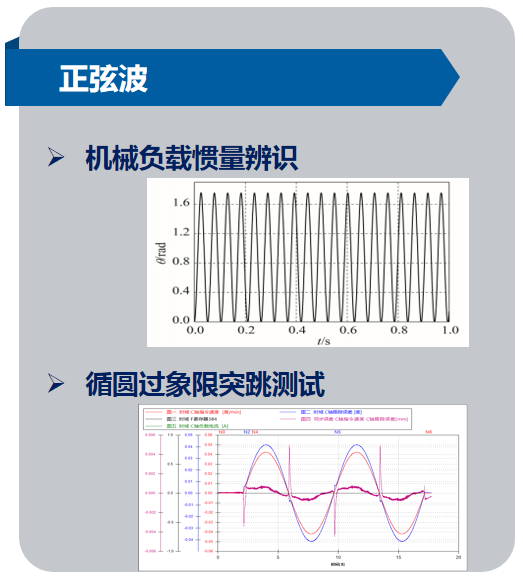

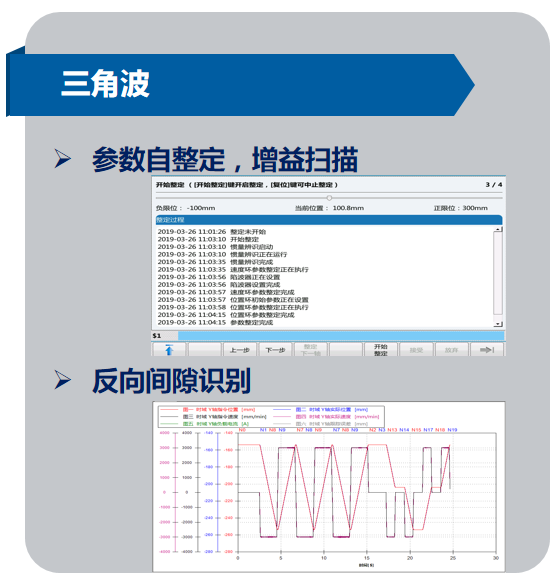

image.png应用场景:正弦波、三角波

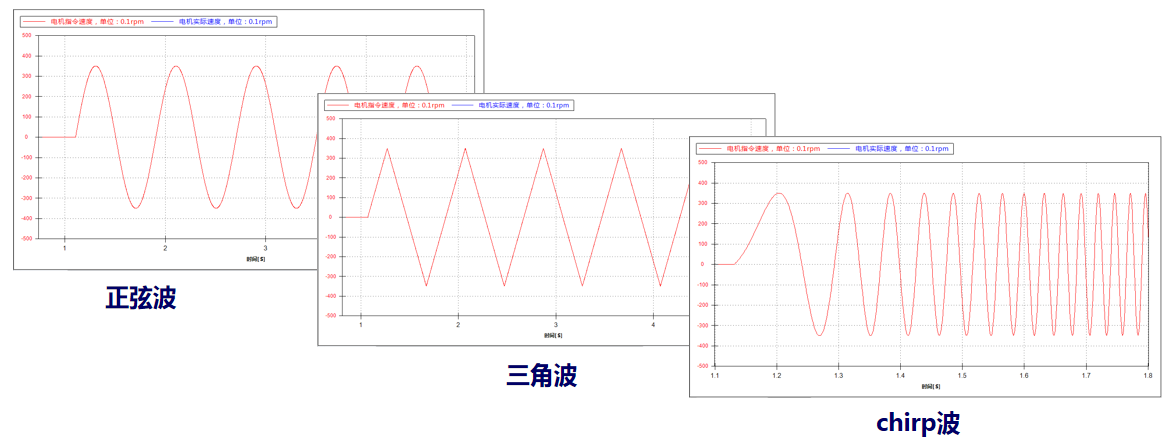

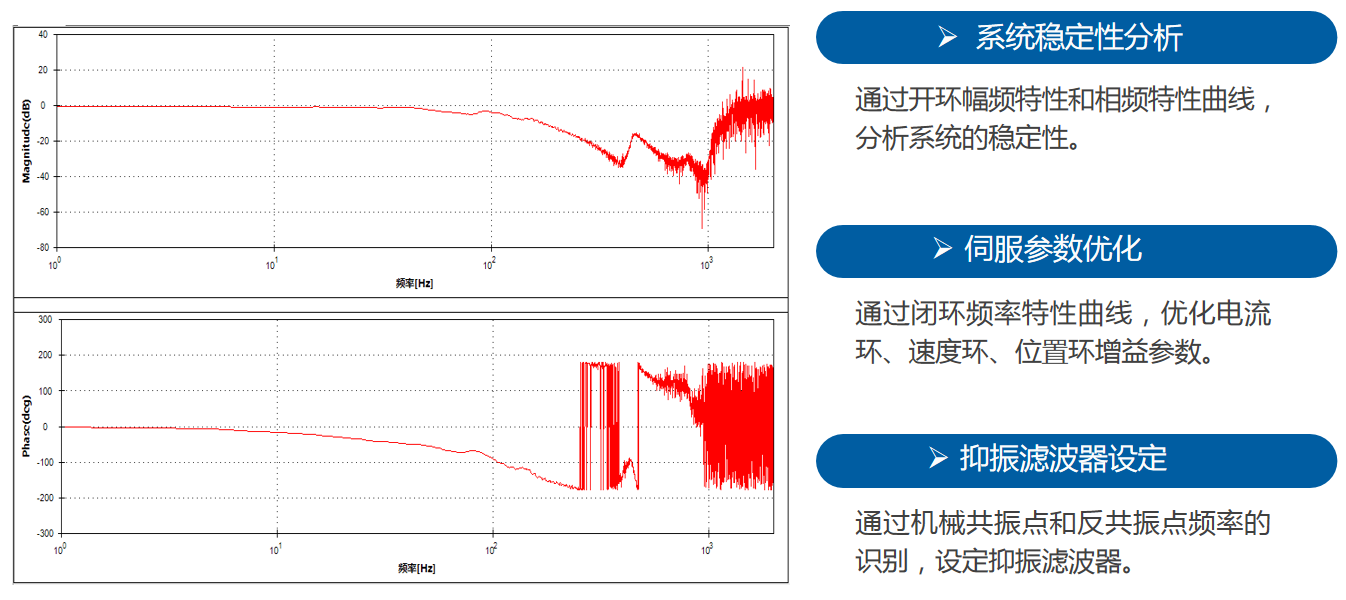

应用场景:chirp波和波特图
