HNC-808Di/M加工中心数控系统
铣床、加工中心数控装置

HNC-808D系列铣床数控系统是基于成熟的华中8型数控系统平台开发的总线式数控装置,产品稳定可靠;采用全铝合金外框,造型简洁大方;硬件平台升级,整体硬件性能提升50%;采用新平台软件,定制化的软件开发更加简便快捷;MCP面板分体式结构,模块化设计,可支持客制化;10.4寸高亮液晶显示屏;支持NCUC、EtherCAT两种总线。

使用说明下载
产品特点
Features

1、更高的加工效率、更好的表面加工质量

运用独有的高速高精控制技术,帮助用户提升加工质量,提高加工效率,为用户提供高精模具、汽车零部件、五金、3C等产品的加工优化解决方案。



2开机不用热机的机床——基于传感器的热误差补偿技术

通过HIO模块外接温度传感器,监控机床温度敏感点温度变化,并结合机床温度敏感点的升温曲线和降温曲线,形成机床热变形的补偿结果,提高机床精度的热稳定性。






3、无微不至的机床健康呵护——iNC-Cloud远程运维平台

华中数控云管家(iNC-Cloud)是面向数控机床用户、数控机床/系统厂商打造以数控系统为中心的智能化、网络化服务平台。

无论何时何地,只需移动终端,所有信息尽在掌握。让用户随时了解设备生产状态、生产效率、产量统计、报警信息等,享受专业、智能、安全的跟踪服务,分享制造过程中生产管理、设备维护等先进经验,从而提高企业核心竞争力。


产品参数
Product parameters

项目名称

规        格

控制通道数

1通道

控制轴数

最大控制轴数:4个进给轴加2个伺服主轴

最大联动轴数:4轴(直线插补),2轴(圆弧插补)

PLC控制轴数:1轴(支持伺服刀架)

适配伺服驱动

移动轴:低压伺服驱动器 HSV-160U-020/030/050/075、汇川等支持EtherCat主流驱动

主轴: HSV-180US-035/050/075/100

进给轴切主轴

进给轴切主轴:1进给轴切换成主轴

坐标值(系)及尺寸

G52局部坐标系、G53机床坐标系、6个工件坐标系统(G54~G59)、60个扩展坐标系(G54.1~G54.60)

坐标平面选择(G17/G18/G19)

位置指令范围:μ级(IS-B214748.364~+214748.364   0.1μ级(IS-C21474.8364~+21474.8364

绝对/增量编程、英制/公制转换、直线轴/摆动轴/旋转轴

G代码功能

含71个G指令,包括快速定位、直线插补、圆弧插补、圆柱插补、圆柱螺旋线插补、极坐标插补、虚轴指定及正弦线插补、刚性攻丝、镜像功能、缩放功能、旋转变换功能、钻孔循环、镗孔循环、攻丝循环、小线段高速高精加工功能、程序暂停、刀具补偿、宏程序调用、跳转、循环等

进给功能

快速移动速度:μ级(IS-B0mm/min~60000mm/min 0.1μ级(IS-C0mm/min~24000mm/min

快速倍率:F025%50%100%共四级实时修调

切削进给速度:μ级(IS-B0mm/min~30000mm/min 0.1μ级(IS-C0mm/min~24000mm/min

进给倍率:0~150%12级实时修调

快速移动/切削进给加减速:S曲线加减速、加加速度控制,由参数设定

主轴功能

主轴转速:可由S代码或PLC信号给定,转速范围可由参数设定

主轴倍率:50%~120%共8级实时修调

主轴恒线速控制

C/S轴控制

模拟电压输入/输出:4路模拟电压输入/输出

主轴编码器反馈:2路主轴编码器反馈,主轴编码器反馈可设定

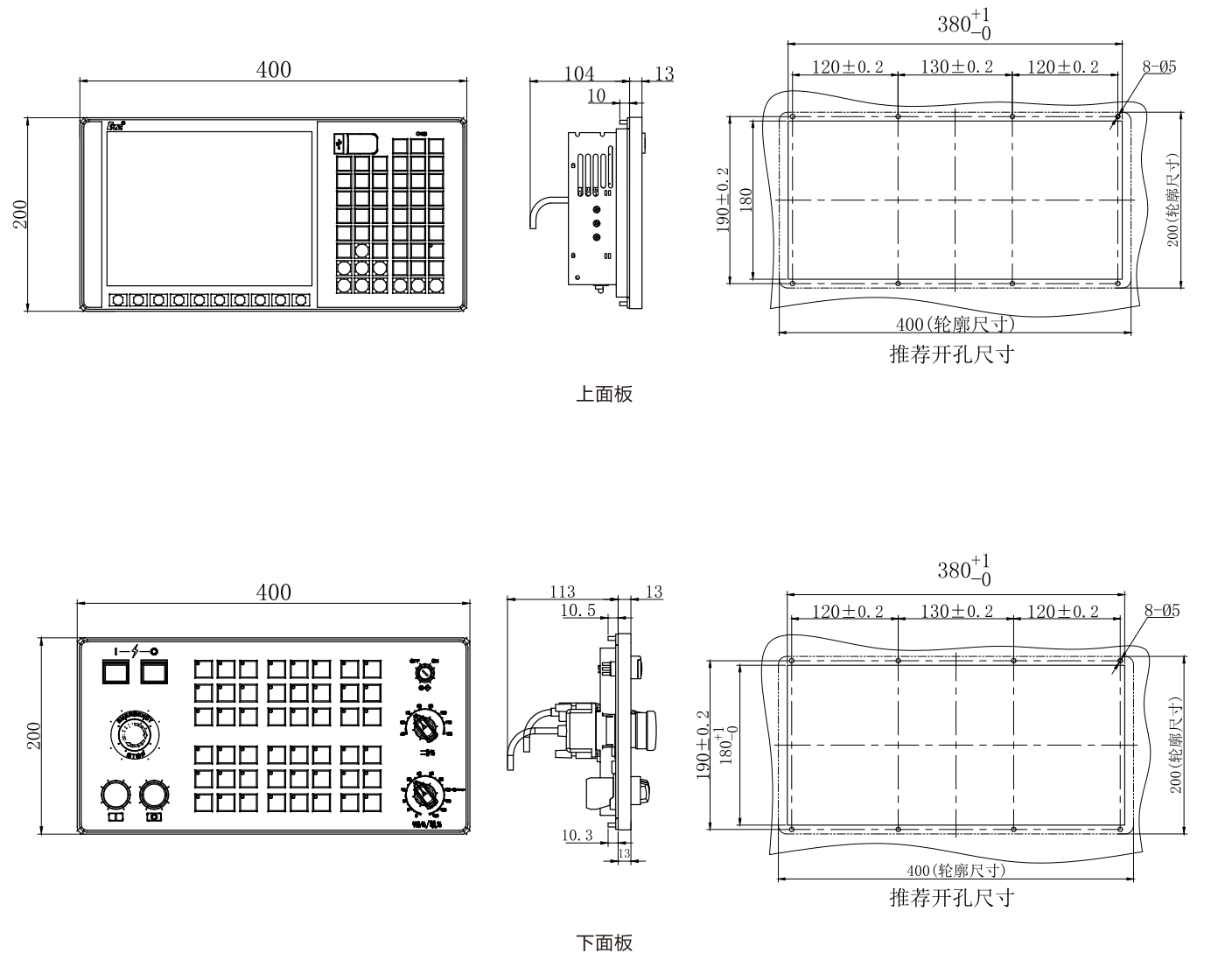

产品尺寸
Product Size
